OPT-8850T 变速网络重载云台
1． 功能描述
O-EYE OPT-8850T是一款采用蜗轮蜗杆结构以及磨合设计，具有高负载能力，高精度及良好抗台风能力的变速网络重载云台。OPT-8850T内部采用码盘的**大分辨率为720000**小粒度达到0.002°，支持水平360°的全方位连续摇摄运动（PAN），垂直±75°的俯仰运动（Tilt），变速范围0.01 ～ 18°/秒。
OPT-8850T变速网络重载云台的所有对外物理接口均采用多芯防水金属航空插头，内部采用导电环设计，外部线缆穿过云台内部导电环引至底座输出口，在云台进行360°全方位连续旋转时，可防止线缆缠绕。云台内部支持TCP/IP网络，能够与网络摄像机配合使用。
OPT-8850T云台自身的物理材质采用高强度金属材料，符合IP66标准，恒温、防潮、防霉、防尘、防盐雾、抗腐蚀，全密封设计，防止大浪侵入。云台整体以及所配螺丝、接头、引线等所有相关配件均满足三防（防潮、防霉、防盐雾）要求。
【图 SEQ 图 * ARABIC 1】OPT-8850T云台产品安装实拍外观
2． 产品规格
Ø 物理特性
l r负载方式：云台采用顶载方式，负载安装板预留3组护罩固定孔位，可分别承载单护罩（安装孔位位于安装板中央）和双护罩（安装孔位位于安装板两侧，对称排列）
l r负载能力：50公斤（KG）（俯仰±55°范围内）
l r设备自重：30公斤（KG）
l r物理材质：高强度金属材料，配不锈钢镙丝
l r物理尺寸：358 mm×330 mm×456mm

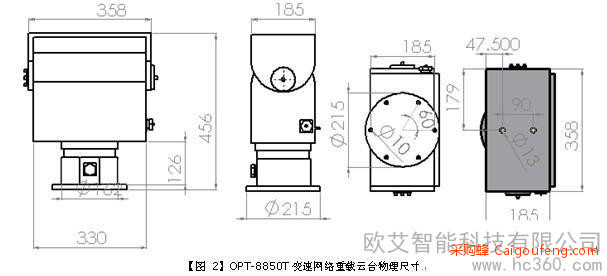

【图 SEQ 图 * ARABIC 2】OPT-8850T变速网络重载云台物理尺寸
Ø 运动范围
l r摇摄角度：水平360°全向连续旋转**小粒度0.002°
l r俯仰角度：垂直±75°**小粒度0.002°
Ø 运动速度
l r摇摄速度：水平变速范围0.01～18°/秒 *
l r俯仰速度：垂直变速范围0.01～18°/秒
*【说明】在云台满载（即承重50公斤）状态下，云台转速**大可达30°/秒，但为确保云台寿命，目前内部设计时主动限制云台**高转速为18°/秒。
Ø 辅助控制
l **：内置串口**，支持RS422（可选RS485）全双工串行通信
l r预 置 位：支持250个预置位，预置位精度±0.1°
l r线性扫描：支持**多16条扫描路径，每条路径**多支持32个扫描点
l r自动巡航：支持
Ø 数据回传
l r数据反馈：支持水平坐标（当前Pan角度值）、垂直坐标（当前Tilt角度值）、云台水平角度分辨率（**大Pan角度值）、云台垂直角度分辨率（**大Tilt角度值）、云台当前内部温度、云台当前内部湿度等数据反馈回传
l r数据转发：支持将镜头回传到云台内部的各类反馈值进行代理转发，包括镜头偏移量（当前Zoom位移值）、镜头**大偏移量（**大Zoom位移值）等
Ø 电源与功耗
l r云台自配高稳定性、高可靠性、抗恶劣环境的电源适配器
l r电源适配器输入电压：AC220V±20%
l r电源适配器输出电压：AC60V±2%
l **大功耗：200瓦（W）
Ø 外部接口与兼容性
l r物理接口：云台所有对外接口在物理上均采用多芯防水金属航空插头连接
l r逻辑接口：交流电源接口、网络视频输出接口，全双工控制接口、双向语音接口
l r通信接口：网络接口支持TCP/IP协议，全双工串行接口支持RS422（可选RS485）
l r兼 容 性：云台串行通信参数（波特率、地址码等等）可设置，支持YAAN、VISCA（SONY）、Pelco-P、Pelco-D v5版本（含基本、扩展**三级协议）等多种主流通信协议的兼容自适应（无需设置），可扩展自动云镜跟踪功能，能够被PELCO公司官方网站上的虚拟键盘仿真软件Glass-Keyboard测试通过。
Ø 恶劣环境适应能力
l r防护等级：符合IP66标准，恒温、防潮、防霉、防尘、防盐雾、抗腐蚀，全密封设计，防止大浪侵入
l r三防处理：整体可做三防喷涂处理， 包括不锈钢螺丝、接头、引线等所有相关配件均满足三防（防潮、防霉、防盐雾）要求
l r工作温度：-45℃ ～ 70℃
l r工作湿度：5% ～ 95%（无结露情况下）
l r抗风能力：风速40米/秒以下正常工作，风速60米/秒以下不损坏
l r抗雨能力：4毫米/分钟
3． 产品应用
O-EYE OPT-8850T变速网络重载云台广泛应用于海域/海岛/海上平台望远监控、森林防火监控、边防/海防监控、交通/海事监控、油田/矿山监控、数字城管高空瞭望等多种领域。
【图 SEQ 图 * ARABIC 3】产品应用实例：渤海湾康菲石油平台（2010年）
